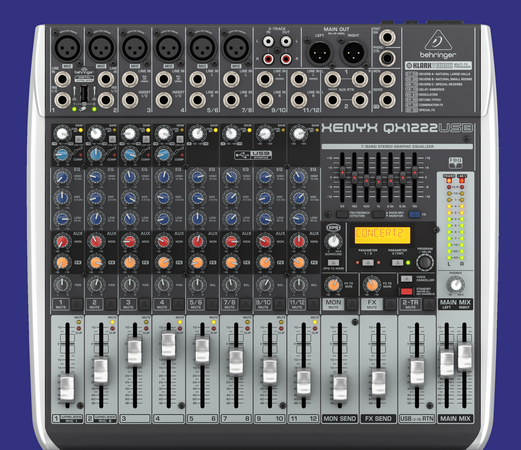

XENYX QX1222USB ミキサー

写真

XENYX QX1222USB のお手製ブロックダイアグラム

写真 　 写真 写真 　

■ XENYX QX1222USB のお手製ブロックダイアグラム

● 最近　Behringer XENYX QX1222USB と言う音声ミキサーを購入しました。 しかし取扱説明書には 回路図はもちろんブロックダイアも有りません。 出力がメイン1個だけなら比較的簡単に機器の配線出来ますが 全く別の音声の エコー付きとエコー無しを出力 させるとか言う配線は 取扱説明書だけでは分かりにくく 実際に試して見る必要が有ります。

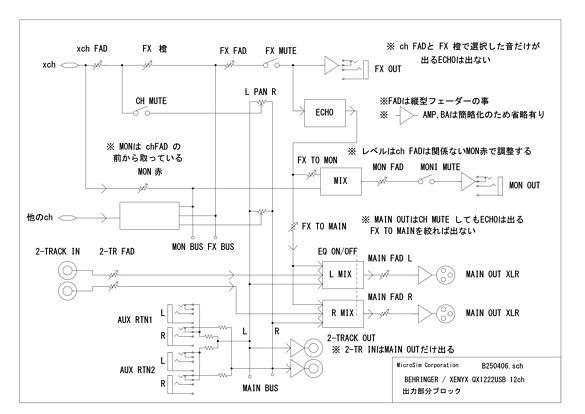

そこで機器の配線用にブロックダイアを書いてみました。 例えば橙色のFXつまみはエコーの量を調整出来ますが、FX出力端子にはエコーは出てきません。 エコーはMAIN出力とMON出力に出てくる事がブロックダイアを見ればすぐわかります。
●なお、このブロックダイアはアンプとか抵抗などは省略しています。　あくまで音声の通り道を示したものです。
